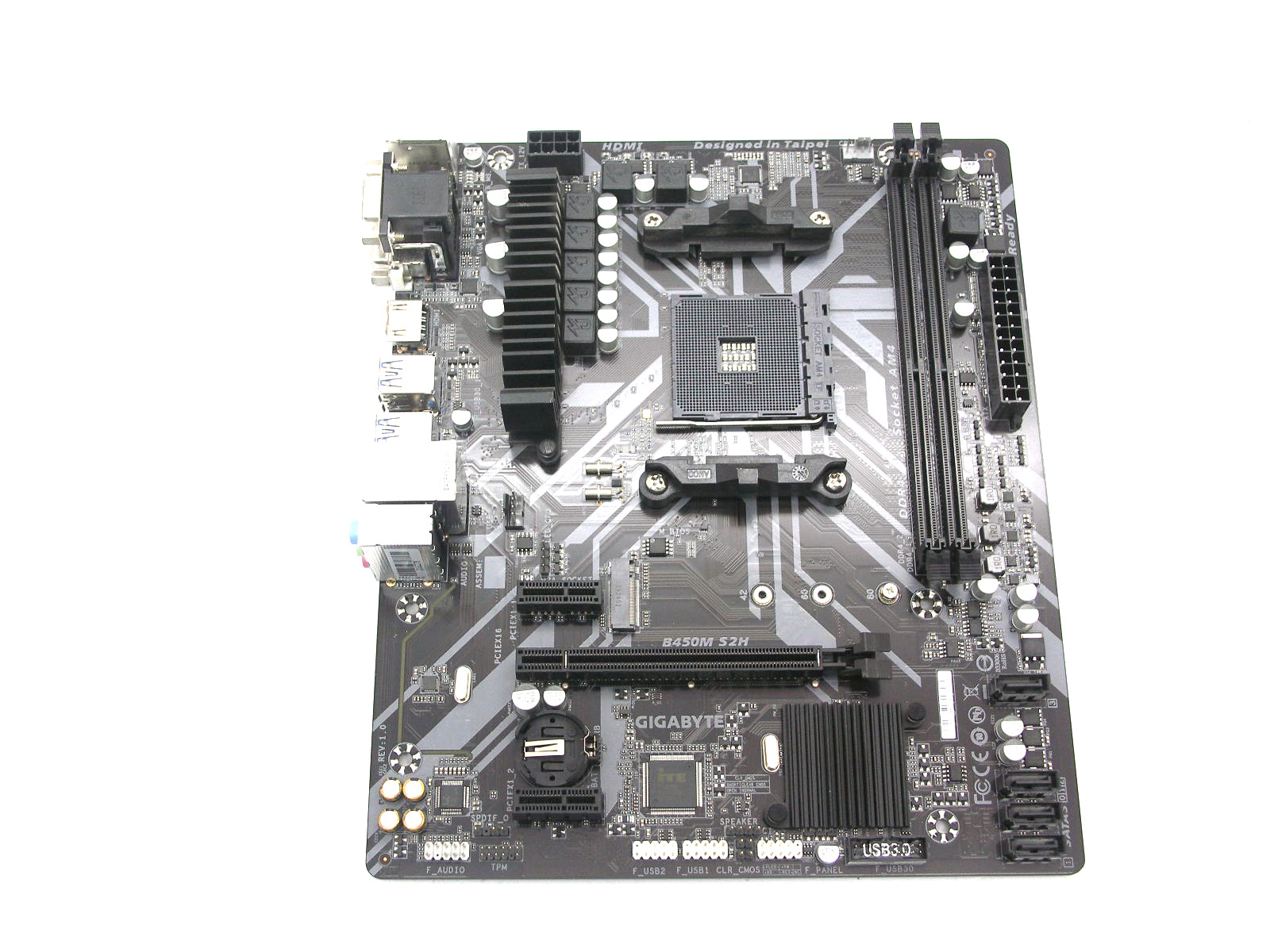

Материнская плата S-AM4 GIGABYTE B450M S2H REV:1.0, AMD B450/2DDR4/DVI/HDMI/VGA/USB3.0/M.2/GLAN/Sb/mATX "!"
Производитель GIGABYTE
Серия Ultra Durable
Модель B450M S2H
Тип оборудования Материнская плата для настольного ПК
Назначение Настольный ПК
Чипсет мат. Платы AMD B450
Гнездо процессора Socket AM4
Формат платы MicroATX (244 x 205 мм)
Поддержка ОС Windows 10 (только 64 bit)
Уникальные технологии
Уникальные технологии Gigabyte Q-Flash, High-End Audio Caps, APP Center Including EasyTune and Cloud Station Utilities
Поддержка процессоров
Макс. кол-во процессоров на материнской плате 1
Поддержка типов процессоров AMD серии Ryzen 9 3xxx, Ryzen 7 3xxx, Ryzen 7 2xxx, Ryzen 7 1xxx, Ryzen 5 3xxx, Ryzen 5 2xxx, Ryzen 5 1xxx, Ryzen 3 3xxx, Ryzen 3 2xxx, Ryzen 3 1xxx, Athlon GE
Поддержка ядер процессоров Matisse, Picasso, Pinnacle Ridge, Raven Ridge, Summit Ridge
Энергопотребление процессора 105 Вт
Поддержка памяти
Тип поддерживаемой памяти DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
Количество слотов памяти 2
Количество разъемов DDR4 2 (2х канальный контроллер памяти)
Количество разъемов DIMM 2
Максимальные поддерживаемые стандарты памяти PC4-25600 (DDR4 3200 МГц), Зависит от процессора
Максимальный объем оперативной памяти 32 Гб
Дисковая система
Количество разъемов M.2 (NGFF) 1 разъем M Key SATA/PCI-E x2 с поддержкой карт Type 2242/2260/2280 (длиной до 80 мм)m.2 SSD
Поддержка NVMe Boot Да
RAID-контроллер Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10 из SATA устройств
SATA 6Gb/s 4 канала
Разъем для подключения FDD Нет
Коммуникации
Сеть 1 Гбит/с. Сетевой контроллер Realtek RTL8118
Интерфейс, разъемы и выходы
Контроллер USB USB 3.0 контроллер встроен в чипсет
USB разъемы на задней панели 4x USB 3.0 (USB 3.1 Gen1), 2x USB 2.0
Внутренние порты USB на плате 2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 возможно подключить на корпусе или через планку портов
Клавиатура/мышь PS/2 клавиатура + PS/2 мышь
Слоты для установки плат расширения
Версия PCIe max PCI-E 3.0
Количество разъемов PCI Express 16x 1 слот 16x PCI-E 3.0
Количество разъемов PCI Express 1x 2 слота 1x PCI-E 2.0
Встроенная видеокарта
Видео M/B Используется встроенное в процессор. Максимальный размер видеобуфера 2 Гб.
ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают.
Максимальное разрешение экрана 4096 x 2160 @ 60 Гц при подключении HDMI монитора, 1920 x 1200 @ 60 Гц при подключении DVI-D монитора
Видео разъемы на задней панели DVI-D, HDMI, 15-пиновый коннектор D-Sub
Макс. кол-во подключаемых мониторов 2
Встроенная звуковая карта
Звук 8-канальный HDA кодек Realtek ALC887
Аудио разъемы на задней панели Line-in, Line-out, Mic-in
Охлаждение
Охлаждение Пассивное охлаждение
Количество разъемов для вентиляторов 2x 4-pin коннектор МП
Питание
Требования к блоку питания Поддерживаются только 24+8 pin блоки питания.
