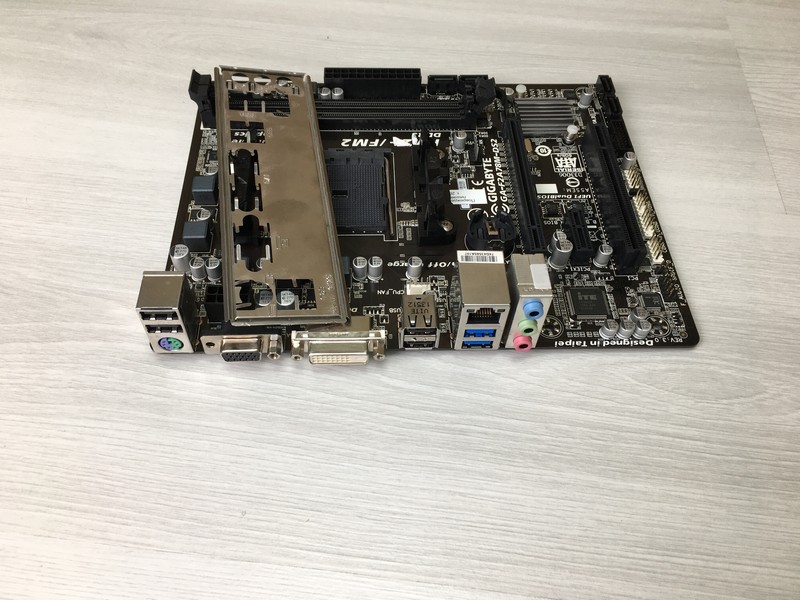

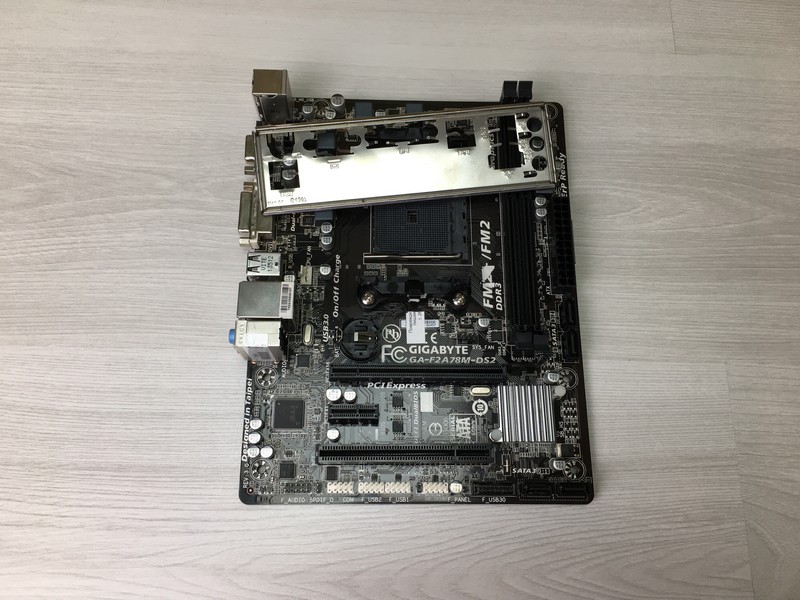

Материнская плата S-FM2+ GA-F2A78M-DS2 REV:3.0, 2xDDR3/SATA/Sb/Lan/SVGA/DVI/USB3.0/Sb/mATX "!"

Производитель GIGABYTE
Модель GA-F2A78M-DS2 (rev. 3.0)
Тип оборудования Материнская плата для настольного ПК
Назначение Настольный ПК
Чипсет мат. Платы AMD A78
Гнездо процессора Socket FM2 plus, Socket FM2
Формат платы MicroATX (226 x 174 мм)
Поддержка ОС Windows 8.1, Windows 8, Windows 7, Windows Vista (только 32bit), Windows XP (только 32 bit)
Особенности корпуса платформы
Поддержка процессоров
Макс. кол-во процессоров на материнской плате 1
Поддержка типов процессоров AMD серии APU A10, APU A8, APU A6, APU A4, Athlon X4, Athlon X2
Поддержка ядер процессоров Godavari, Kaveri, Richland, Trinity
Энергопотребление процессора До 100 Вт
Частота шины 5000 МГц
Поддержка памяти
Тип поддерживаемой памяти DDR3. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора. Поддерживается Intel Extreme Memory Profile (XMP) 1.3 / 1.2, AMD Memory Profile (AMP)
Количество слотов памяти
Количество разъемов DDR3 2 (для активации 2х канального режима модули устанавливаются парами)
Количество разъемов DIMM 2
Максимальные поддерживаемые стандарты памяти Зависит от процессора
RAID-контроллер Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, JBOD из Serial ATA устройств
SATA 6Gb/s 4 канала
Разъем для подключения FDD Нет
BIOS EFI AMI BIOS, 2x 64 Мбит с поддержкой Dual BIOS
Коммуникации
Сеть 1 Гбит/с. Сетевой контроллер Realtek
Интерфейс, разъемы и выходы
Контроллер USB USB 3.0 контроллер встроен в чипсет
USB разъемы на задней панели 2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0
Внутренние порты USB на плате 2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 возможно подключить на корпусе или через планку портов
Клавиатура/мышь PS/2 клавиатура/мышь + USB
Слоты для установки плат расширения
Версия PCIe max PCI-E 3.0
Количество разъемов PCI Express 16x 1 слот 16x PCI-E 3.0 только при установке процессора FM2+, в остальных случаях слот будет работать как PCI-E 2.0
Количество разъемов PCI Express 1x 1 слот 1x PCI-E 2.0
Количество разъемов PCI 1 слот
Встроенная видеокарта
Видео M/B Используется встроенное в процессор. Максимальный размер видеобуфера 2 Гб.
ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают.
Максимальное разрешение экрана 2560 x 1600 при подключении к разъему DVI, 1920 x 1200 при подключении к разъему VGA
Видео разъемы на задней панели 15-пиновый коннектор D-Sub, DVI-D
Поддержка CrossFire AMD Dual Graphics (AMD Dual Graphics работает только с AMD APU A10/A8/A6-серии)
Встроенная звуковая карта
Звук 8-канальный HDA кодек Realtek ALC887
Аудио разъемы на задней панели Line-in, Line-out, Mic-in
Охлаждение
Технологии уменьшения шума охлаждающей системы CPU/System Smart Fan
Питание
Требования к блоку питания Поддерживаются только 24+8 pin, 24+4 pin блоки питания.
