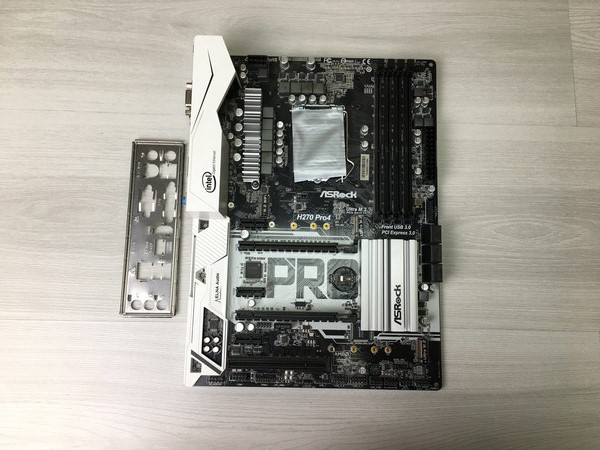

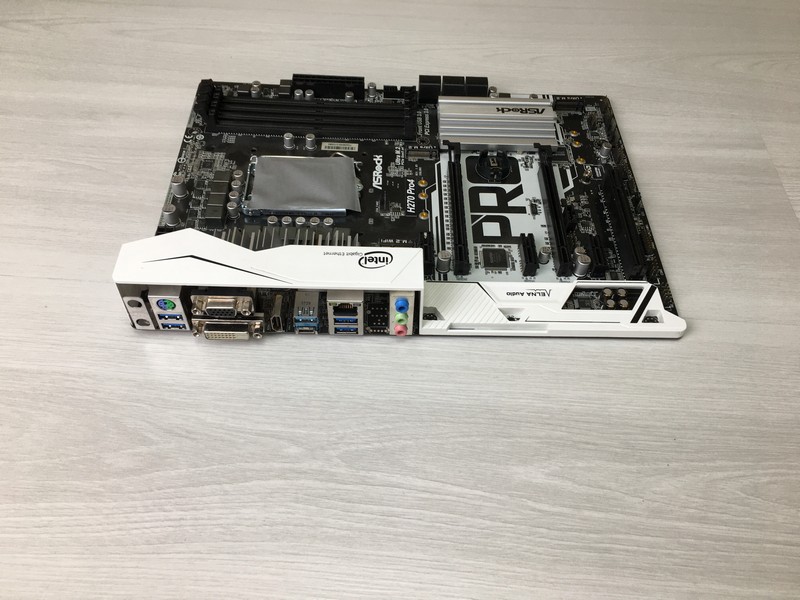

Материнская плата S-1151 AsRock H270 Pro4, H270/4xDDR4/SATA/GLan/USB3.1/DVI/VGA/HDMI/WiFi/2xM.2/Sb/ATX "!"

Производитель ASRock
Серия PRO
Модель H270 PRO4
Тип оборудования Материнская плата для настольного ПК
Назначение Настольный ПК
Чипсет мат. Платы Intel H270
Гнездо процессора Socket LGA1151
Формат платы ATX (305 x 224 мм)
Поддержка ОС Windows 10 (только 64 bit), Windows 8 (только 64 bit), Windows 7 (Windows 8.1 и Windows 7 только при установке 6-го поколения процессоров Skylake)
Поддержка процессоров
Макс. кол-во процессоров на материнской плате 1
Поддержка типов процессоров Intel серии Core i7-7xxx, Core i7-6xxx, Core i5-7xxx, Core i5-6xxx, Core i3-7xxx, Core i3-6xxx, Pentium G4xxx, Celeron G3xxxр
Поддержка ядер процессоров Kaby Lake, Skylake-S
Поддержка памяти
Тип поддерживаемой памяти DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
Количество слотов памяти 4
Количество разъемов DDR4 4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP)
Количество разъемов DIMM 4
Максимальные поддерживаемые стандарты памяти PC4-19200 (DDR4 2400 МГц), PC4-17000 (DDR4 2133 МГц), Зависит от процессора
Максимальный объем оперативной памяти 64 Гб
Поддержка ECC Есть
Дисковая система
Количество разъемов M.2 (NGFF) 2 разъема M Key SATA/PCI-E с поддержкой карт Type 2230/2242/2260/2280 (длиной до 80 мм)
m.2 SSD
Версия PCIe max для U.2(U.3) Intel VROC (Virtual RAID on CPU)
Поддержка NVMe Boot Да
Intel Optane Memory Поддерживается
RAID-контроллер Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств
SATA 6Gb/s 6 каналов
Разъем для подключения FDD Нет
Сеть 1 Гбит/с. Сетевой контроллер Intel I219-V
Слот для модуля WiFi/BT M.2 E Key 2230
Интерфейс, разъемы и выходы
Контроллер USB USB 3.0 контроллер встроен в чипсет
USB разъемы на задней панели 1x USB Type C (5 Gbps), 5x USB 3.0 (USB 3.1 Gen1)
Внутренние порты USB на плате 2x USB 3.0 (USB 3.1 Gen1), 5x USB 2.0 возможно подключить на корпусе или через планку портов
Порты 1x RJ-45 LAN
Клавиатура/мышь PS/2 клавиатура/мышь + USB
Слоты для установки плат расширения
Версия PCIe max PCI-E 3.0
Количество разъемов PCI Express 16x 2 слота 16x PCI-E 3.0 работают в режиме 16-4
Количество разъемов PCI Express 1x 3 слота 1x PCI-E 3.0
Количество разъемов PCI 1 слот
Встроенная видеокарта
Видео M/B Используется встроенное в процессор. Максимальный размер видеобуфера 1 Гб.
ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают.
Максимальное разрешение экрана 4096 x 2160 @ 24 Гц при подключении HDMI монитора, 1920 x 1200 @ 60 Гц при подключении DVI-D и D-Sub
Видео разъемы на задней панели DVI-D, HDMI, 15-пиновый коннектор D-Sub
Макс. кол-во подключаемых мониторов 3
Поддержка HDCP Есть
Поддержка CrossFire Да
Встроенная звуковая карта
Звук 8-канальный HDA кодек Realtek ALC892
Аудио разъемы на задней панели Line-in, Mic-in, Front-out
Охлаждение
Количество разъемов для вентиляторов 4x 4-pin коннектор МП
Питание
Требования к блоку питания Поддерживаются только 24+8 pin блоки питания.
